抗震支架用户的基本要求

2020-08-06 14:57:51

抗震支架用户的基本要求有哪些,由专业生产抗震支吊架配件的厂家辽宁震寰地震防损减灾有限公司为您介绍:

① 抗震支吊架在地震中应对建筑机电工程设施给予可靠保护,承受来自任意水平方向的地震作用。(删除了抗震支吊架的设置应符合《建筑机电工程抗震设计规范》(GB 50981-2014)的相关要求。)

② 所有成品支吊架应根据其承受的荷载进行结构安全性计算,抗震支吊架应进行抗震验算。

③ 有关成品支吊架的结构安全性计算的要求:结构荷载分项系数不应小于1.4,结构安全等级为一级,相应重要性系数为1.1,并须考虑足够的施工安装荷载。

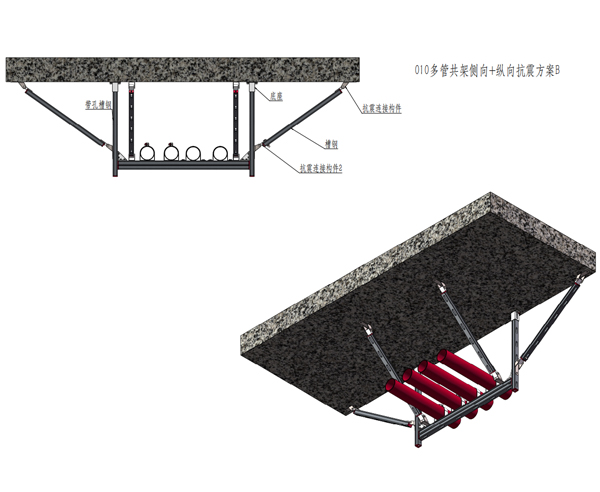

④ 管道支吊架系统由C型或U型槽钢(以下简称:槽钢)、槽钢底座、按钮式锁扣或“弹簧螺母+六角螺栓”、管卡或管束、连接件、锚栓等组成,连接件与按钮式锁扣或“弹簧螺母+六角螺栓”通过机械连接可以随意调节管道支架的尺寸、高度,并由锚栓与原有混凝土结构可靠连接。所有产品的零配件及型材在工厂内预制完成,根据现场尺寸装配,不允许在现场进行焊接。

⑤ 槽钢截面尺寸有41mm×21mm、41mm×41mm、41mm×62mm(增加)等;长度为3000mm或6000mm的标准型材,便于以后管道安装、维护和扩展使用。 槽钢采用冷轧成型的标准型材,槽钢壁厚不小于2.0mm,以保证槽钢的受力性能,并提供相应的力学测试报告。  槽钢内缘须有齿牙,且齿牙深度不小于0.9毫米,并且所有配件的安装依靠机械咬合实现,严禁任何以配件的摩擦作用来承担受力的安装方式,以保证整个系统的可靠连接。整套管道支吊架安装完成后应具有安全的抗震、(删除了抗冲击)抗滑移性能,并提供整架设防烈度(根据地方)度抗震报告。  双拼槽钢须采用可靠焊接或铆接方式(删除了激光焊接或机械铆接,禁止穿透式点焊连接),以保证双拼槽钢的整体的传力可靠及长期性能。

⑥ 配套安装金属管道的管卡内需配惰性橡胶内衬垫,以达到绝缘、减振、降噪的效果。

⑦ 整套支吊架系统应具备耐火等级测试报告,以确保在发生火灾情况下具有一定的耐火时效,须提供相应的支架系统耐火性能测试报告。

⑧ 锚栓采用具有适应开裂混凝土性能的金属锚栓,具有抗震(增加)、抗冲击性能和耐火性能,并提供相应的测试报告。

⑨ 所有管道支吊架系统材料槽钢的表面处理须为热浸镀锌(厚度不低于45um),零配件采用电镀锌的,厚度应不低于5um(原5~10um是个范围)。

⑩对于单个成品支吊架架,当单层管道荷载较大(横担长度超过1米,重量超过2kN)的
